什么是切向流過濾

切向流過濾也叫錯流過濾(Crossflow  Filtration)和直流過濾也叫死端過濾（Dead-end Filtration）是過濾的兩種過濾形式。切向流過濾是生物制藥工藝中關鍵的分離純化技術之一，在抗體、疫苗、基因和細胞治療、核酸藥物等生物制藥領域應用廣泛，是藥物分子濃縮和緩沖液置換的主要手段。

• 直流過濾是指料液流向垂直于過濾介質，所有液體全部透過過濾介質，顆粒被截留在過濾膜內部或表面；
• 錯流過濾是指料液流向切向于（平行）于濾膜表面一小部分液體透過過濾介質，截留的顆粒從膜的表面被“掃除”，因此在這種操作模式下有效的緩解了大的顆粒和分子在膜上的堆積，使得這種操作模式在很多應用中具有獨特的優勢。

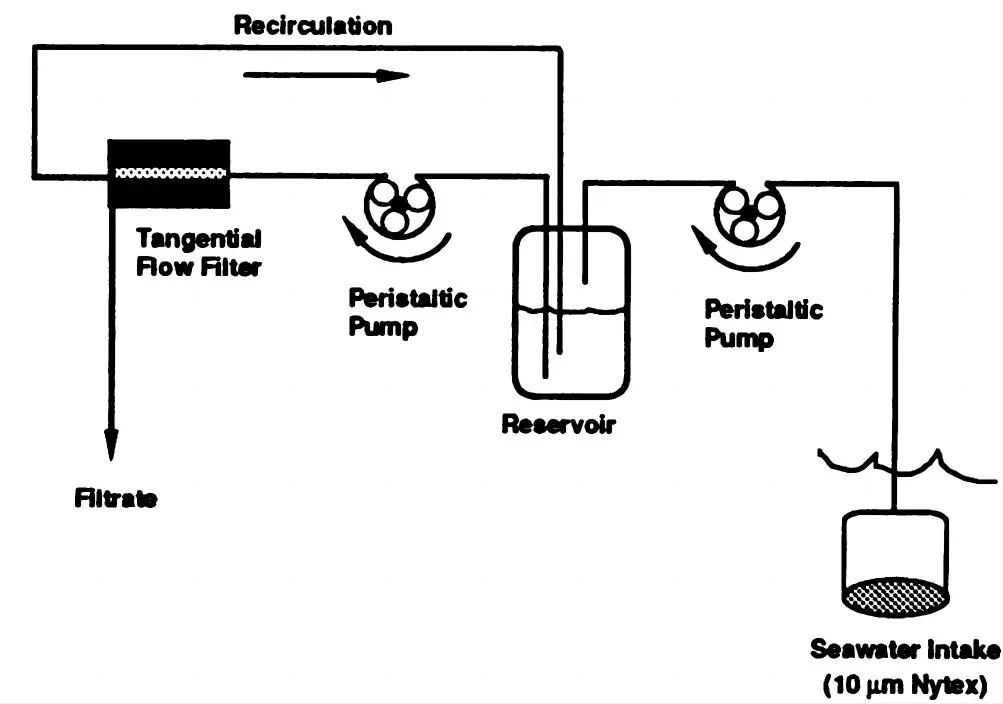

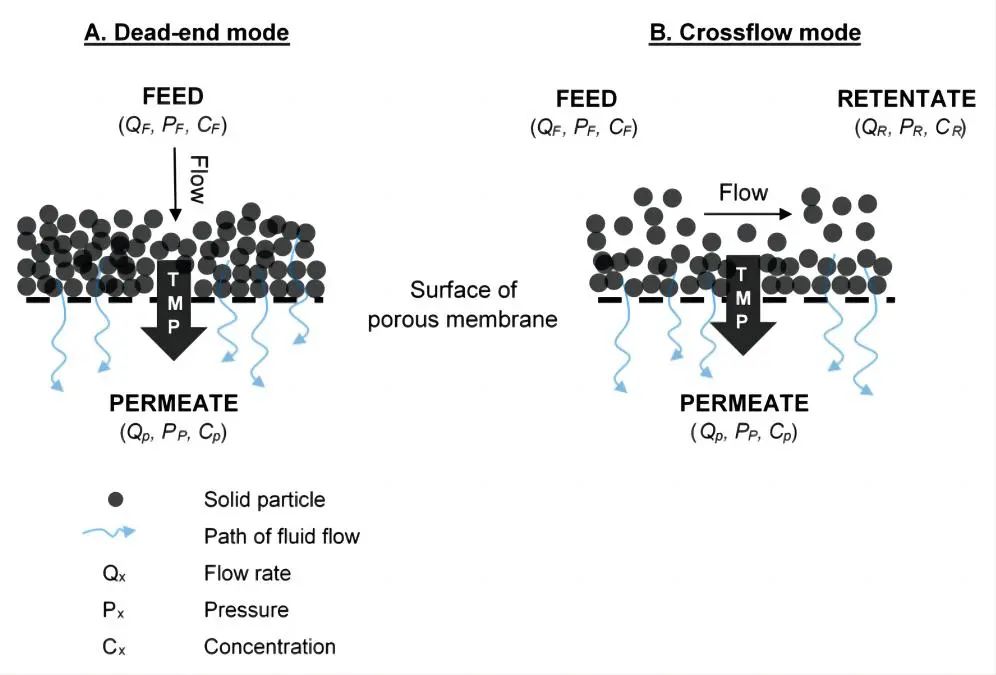

A死端過濾與B切向流過濾示意圖	傳統切向流過濾示意圖



常規切向流超濾TFF裝置缺點

• 目前市面上的TFF裝置往往太大、太貴、太復雜，不適合實驗室的小規模操作
• 如果想要處理100ml-3L的樣品，可能需要花費大量的時間和精力來優化參數、清洗消毒設備、處理廢液等
• 這些繁瑣的步驟不僅影響了實驗效率，也增加了您的實驗成本



解決方案

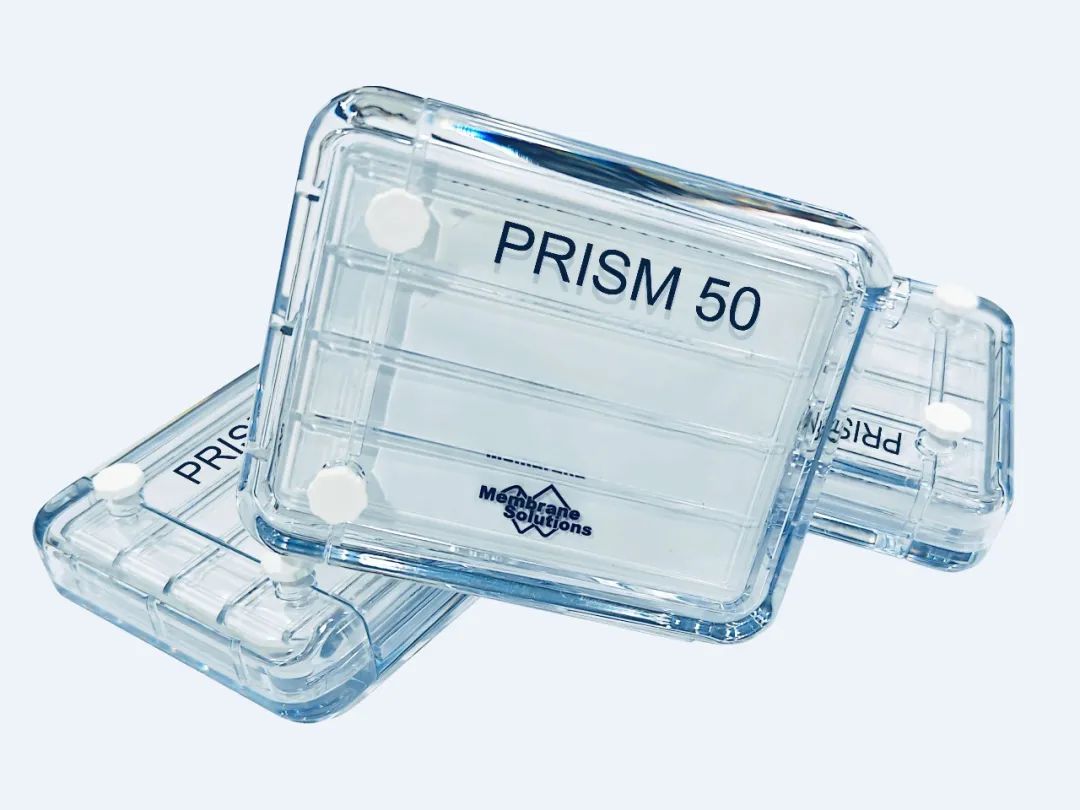

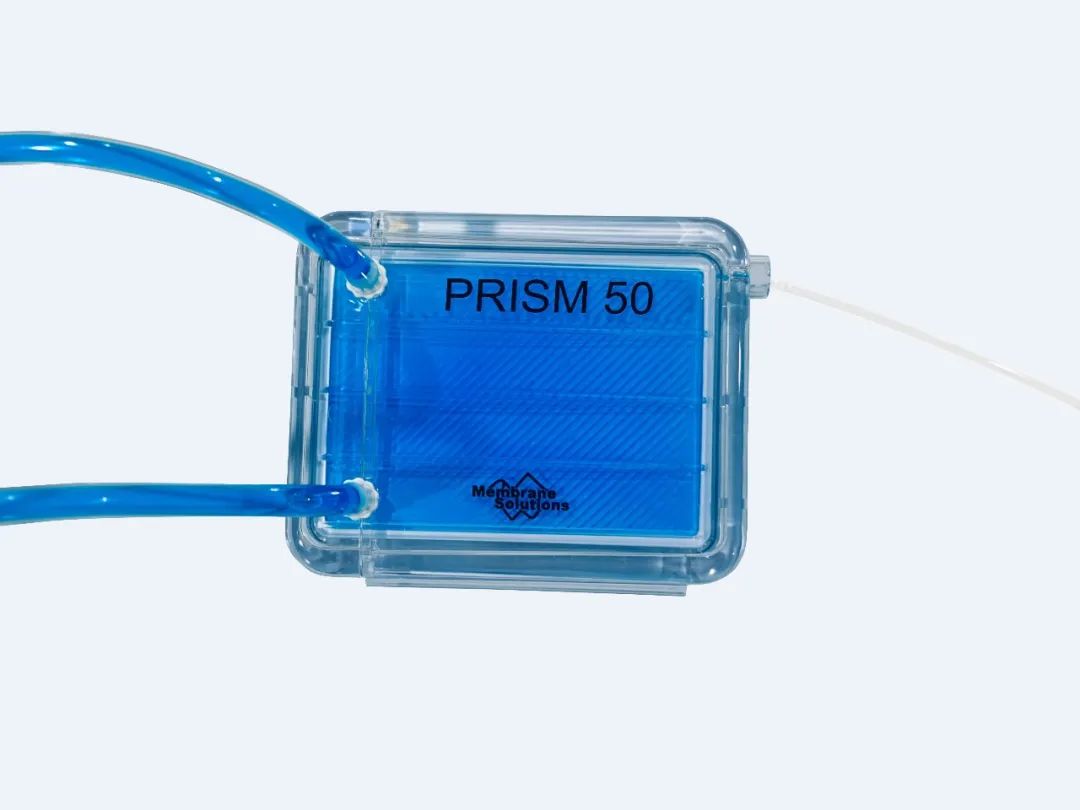

為了解決以上問題，邁博瑞推出了一款專為實驗室設計的小型PRISM 50超濾膜包，能夠為客戶提供簡單、快速、經濟、高效、可靠、靈活的TFF解決方案。PRISM 50超濾膜包是一款一次性、即用型的切向流裝置，它采用了高性能的親水性PES超濾膜，具有從1-100kDa(eg:1kDa,3kDa,5kDa,10kDa,20kDa,30kDa,50kDa,100kDa)多種不同的截留分子量（MWCO），能夠適用于各種目標分子和應用場景，具有高的蛋白回收率和高的穩定的水通量。能夠適應更多種類和質量要求更高的生物分子（覆蓋從肽到抗體再到病毒等多類型的生物分子）。并且該膜包采用了更方便快捷的連接方式，無需使用T型接頭、壓力指示器等配件，只需直接將膜包連接泵管即可，大幅度減少了與待濾樣品的直接接觸。這種方式使得膜包能夠減少連接錯誤和漏液風險，并且節省空間和材料。此外，PRISM 50超濾膜包具有更高的性?xún)r(jià)比，相比同類型的過濾器更加經濟實惠。



1、PRISM 50超濾膜包的優勢

即用型設計的膜包，簡單易用	PRISM 50膜包可即插即用，快速實現高效的物料純化或濃縮 卓越的便捷性和靈活性，使用場景無任何特殊要求
高度集成的替換模塊，易于擴展	PRISM 50膜包采用模塊化設計，允許隨時更換 可同時串聯6個膜包，實現分離效率的線性放大
最優化的工藝設計，效率極高	創(chuàng )新設計的內部流道，具有優化的物料傳遞效率 廣泛的樣品量范圍，殘留量極少且回收率高
高性能的濾膜介質，高效穩定	多種濾膜截留分子量規格可選 親水性PES膜牢固耐用，溶出物水平極低，并具備廣泛的化學兼容性
加強型的驗證，安全可靠	超高氣密性、低溶出物和廣泛化學兼容性 生物安全性指標通過全面驗證，符合最新生物制藥安全標準



2、PRISM 50超濾膜包工作特性

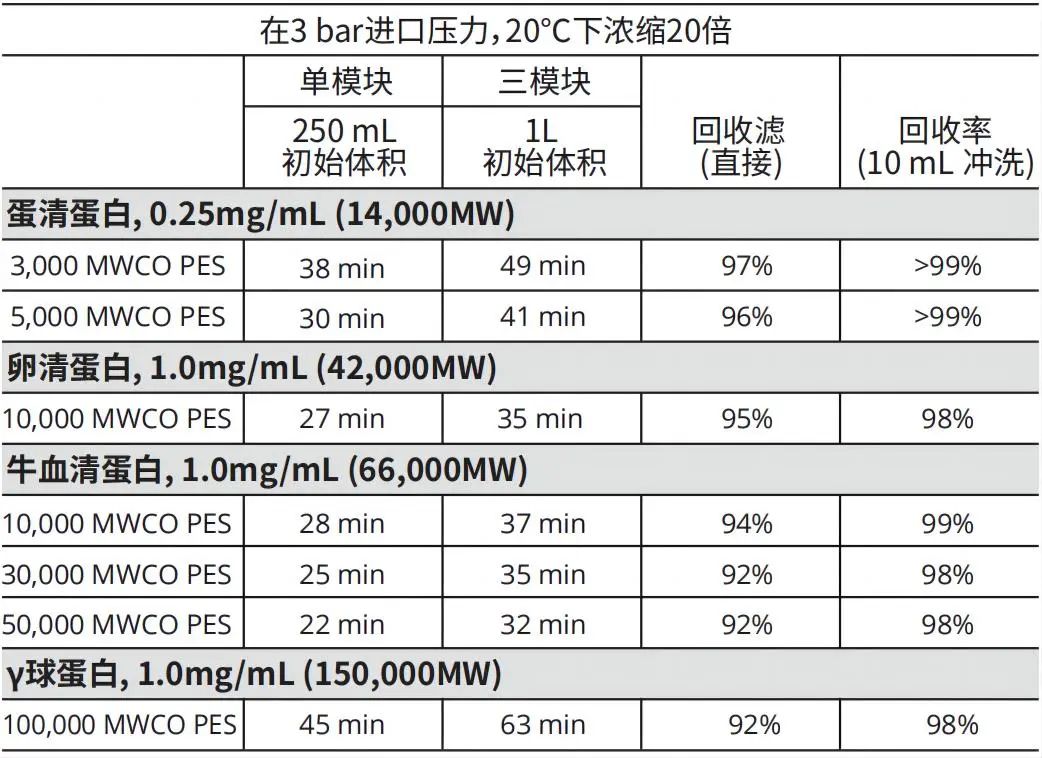

下面是我們配置了四種不同濃度的蛋白溶液包括蛋清蛋白, 0.25mg/mL (14,000MW)、卵清蛋白, 1.0mg/mL (42,000MW)、牛血清蛋白, 1.0mg/mL (66,000MW)、γ球蛋白, 1.0mg/mL (150,000MW)等，用我們不同分子截留的單模塊和三模塊的PRISM 50超濾膜包進行截留，實驗條件在3 bar進口壓力，20℃下濃縮20倍，其平均直接回收率在94%以上，在10mL沖洗的條件下平均回收率達到98%以上，其過程對純水的通量總體恢復非常穩定，沒有明顯的下降趨勢。

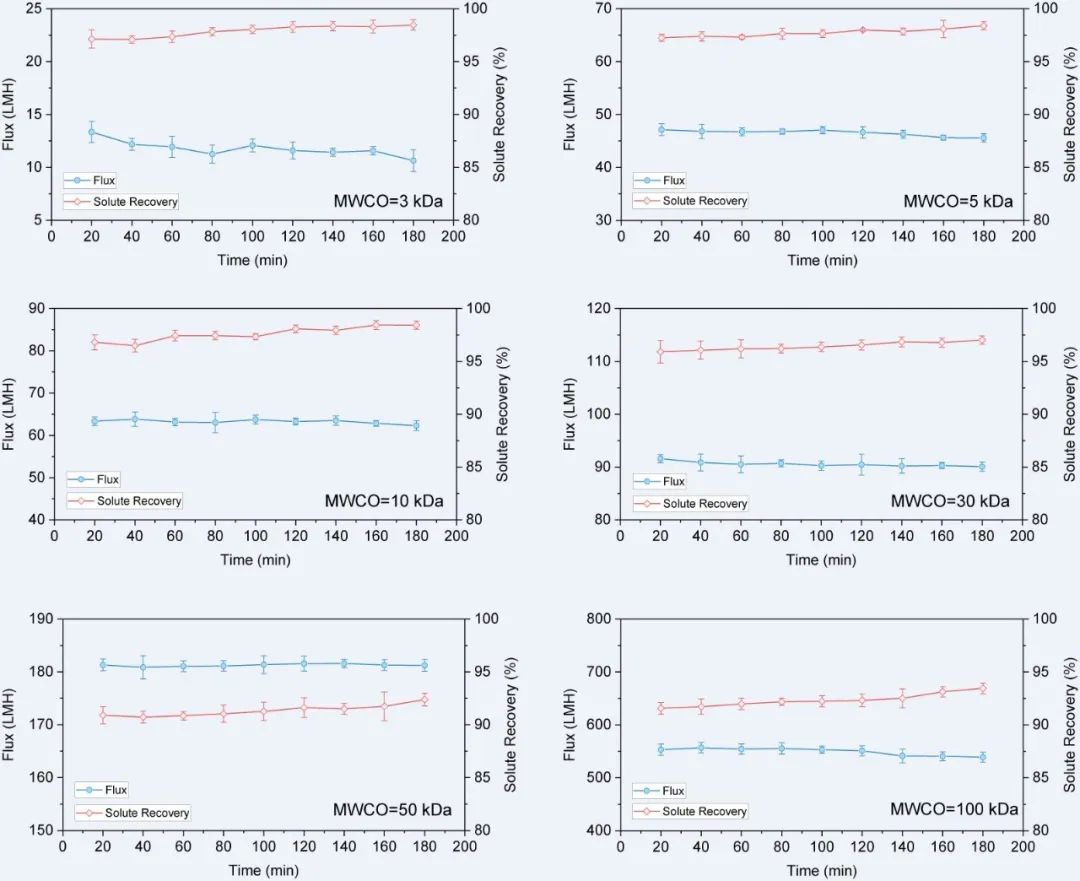

純水通量及蛋白截留 (測試壓力為3bar，測試溫度為20℃)



3、PRISM 50超濾膜包多模塊運行

單個PRISM 50超濾膜包的有效面積為50cm²，可以處理100ml-3L的樣品，并且可以通過串聯多個膜包來增加處理速度或處理量。PRISM 50超濾膜包還具有獨特的翻轉流路設計，能夠充分利用膜表面積，提供最大的切向流速度，從而實現高通量、低吸附、高回收率的超濾效果。

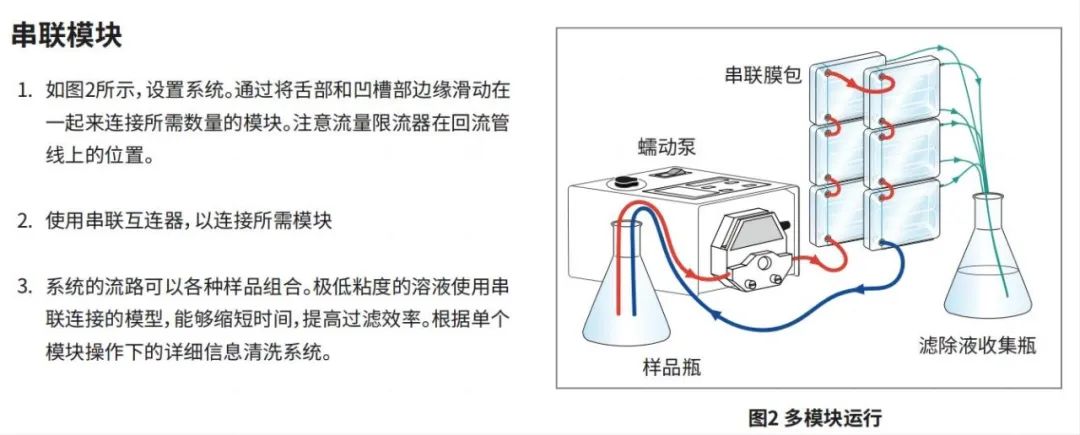

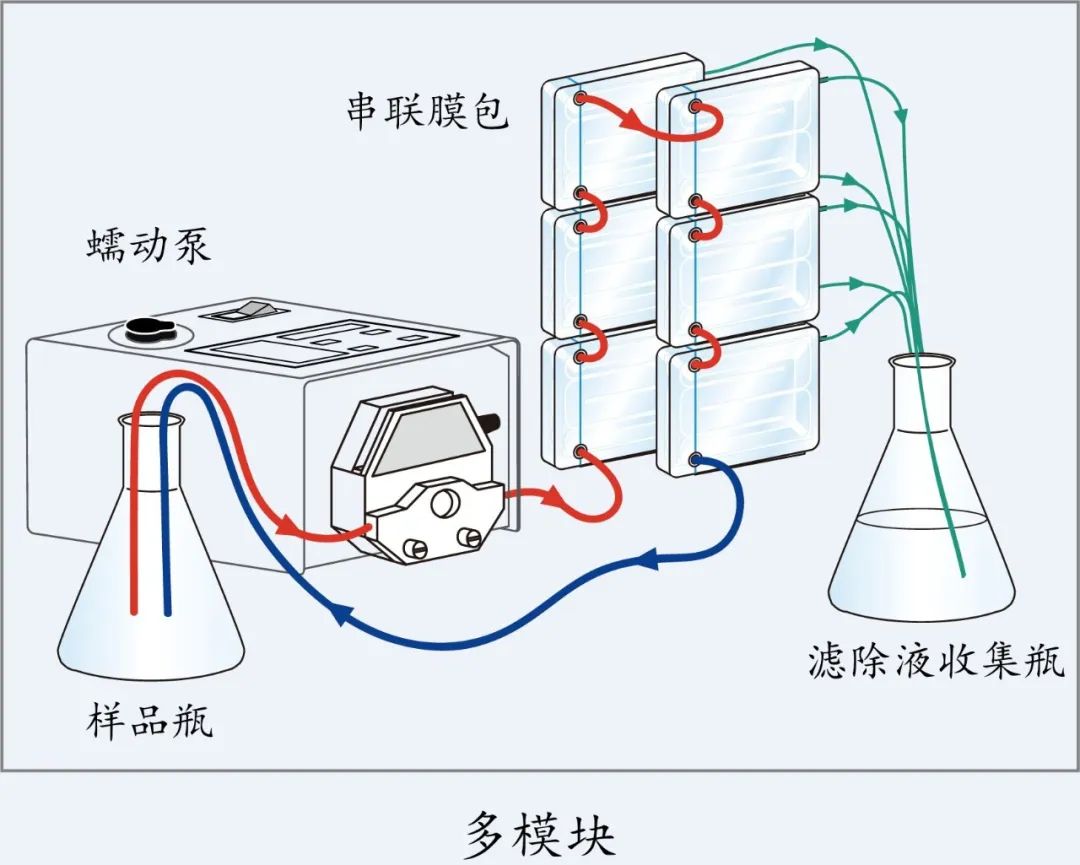

PRISM 50的模塊化設計使多個模塊串聯操作。這將最大吞吐量提高到3升，并與膜面積成比例地加快處理速度(見下圖)。

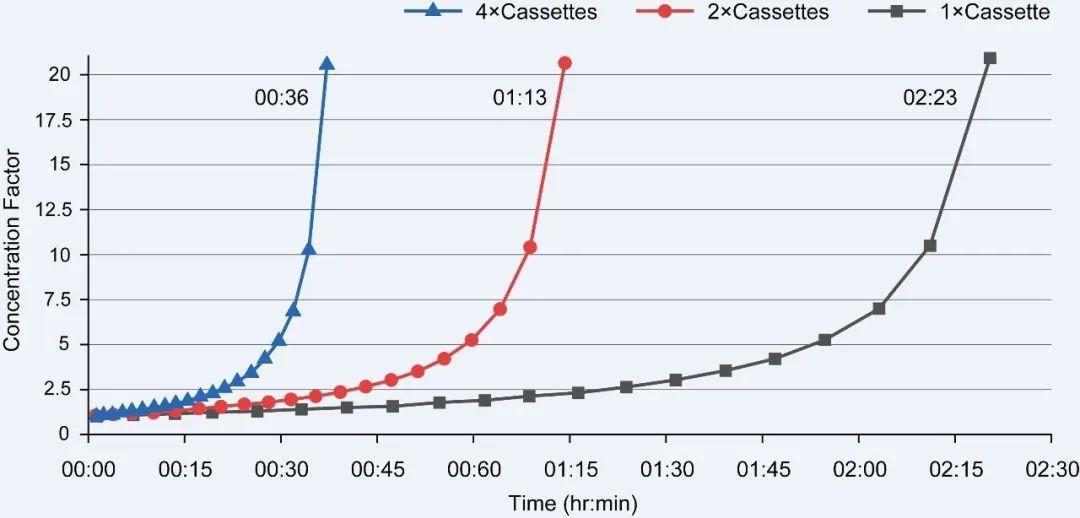

當使用1到4個PrismTM 50模塊時，處理速度提升



4、PRISM 50超濾膜包操作

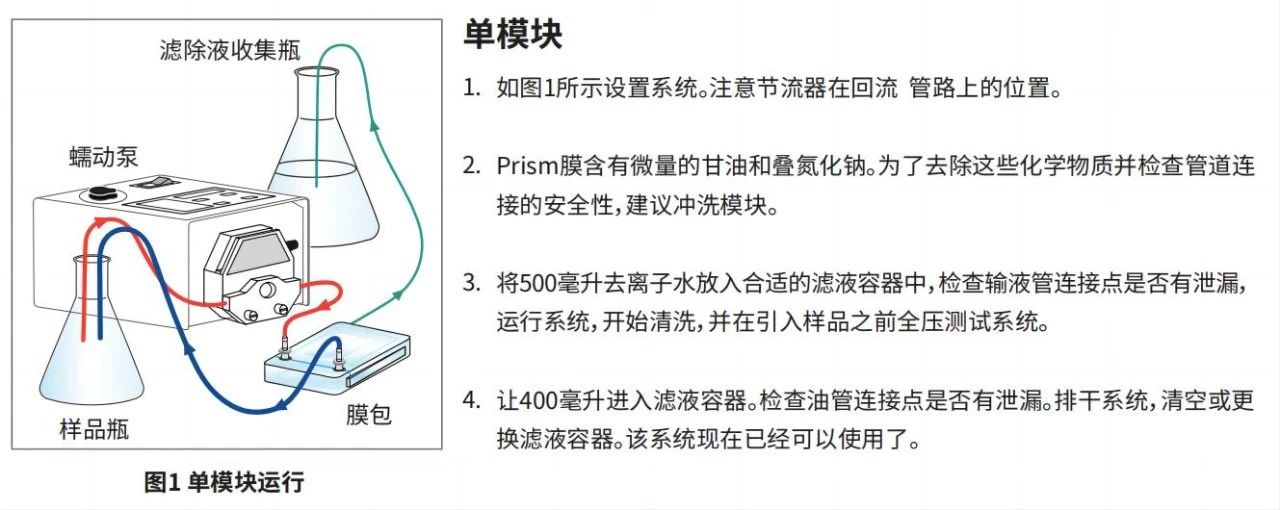

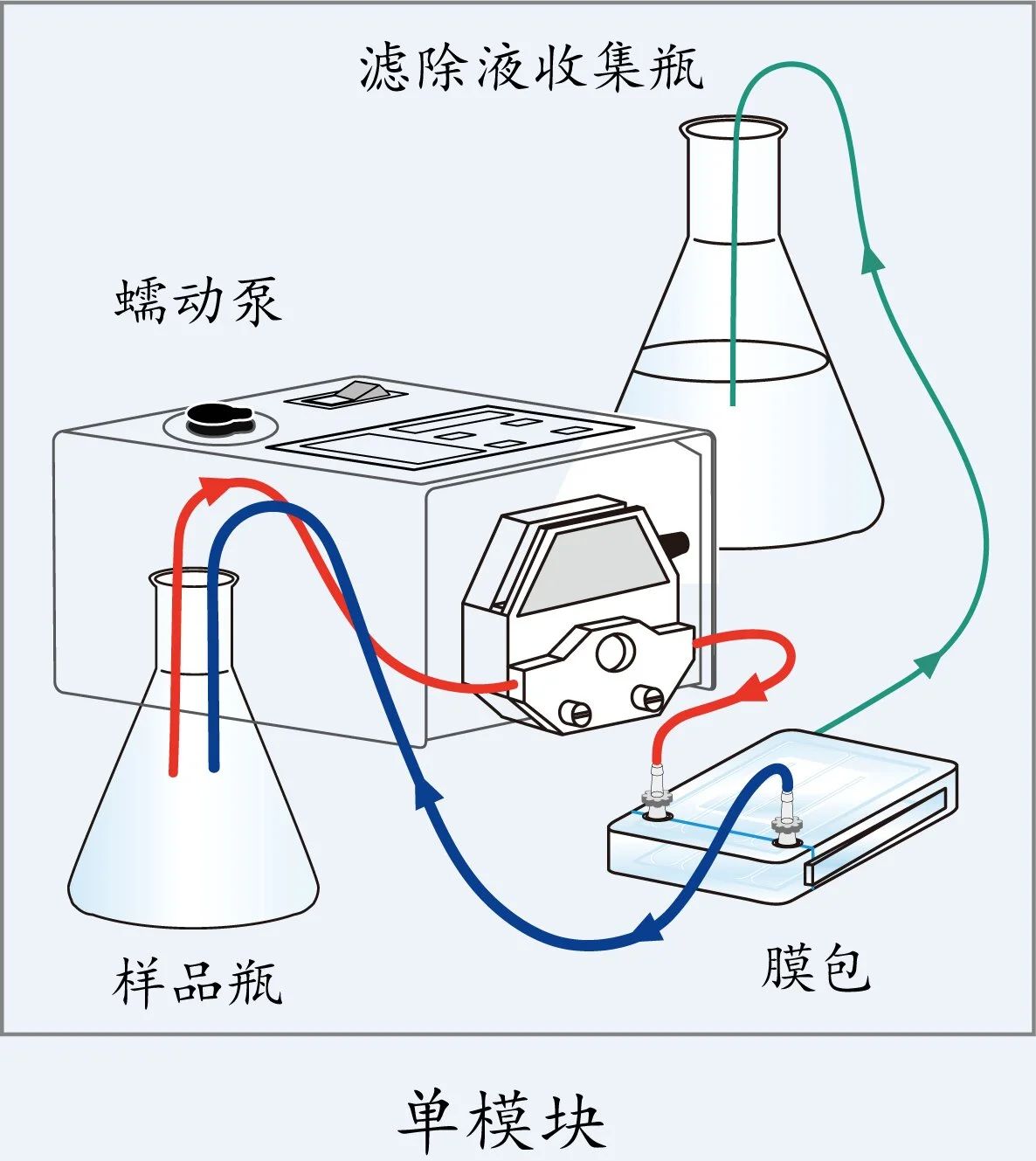

PRISM 50超濾膜包非常簡單易用，只需連接一臺實驗室蠕動泵和一個16號軟管泵頭，就可以開始運行。無需復雜的參數設置和優化，只需調節泵速和壓力，就可以控制過濾速率和濃縮程度。無需清洗和消毒，使用后直接丟棄，節省時間和成本。無論是原料液的濃縮、純化、脫鹽還是緩沖液交換，我們的PRISM 50超濾膜包都能夠幫助您快速完成任務，提高實驗效率。
