鑄造式工業級單芯過濾器

CSCH系列-鑄造式工業級單芯過濾器

CSCH系列過濾器頂部采用一體式鑄造結構，水平進出口，兩端內螺紋，端蓋可直接固定到管道上，更換濾芯只需要拆卸筒體，無需拆卸管道，實用更加便捷。衛生級過濾器筒體，精拋光制作，拋光精度Ra＜0.6μm，并可選電解拋光。過濾器可以適配222和平壓式接頭的濾芯，可以為為客戶做多種濾芯的選擇，適用于各類化學品的精密過濾要求。

產品描述

CSCH系列過濾器頂部采用一體式鑄造結構，水平進出口，兩端內螺紋，端蓋可直接固定到管道上，更換濾芯只需要拆卸筒體，無需拆卸管道，實用更加便捷。衛生級過濾器筒體，精拋光制作，拋光精度Ra＜0.6μm，并可選電解拋光。過濾器可以適配222和平壓式接頭的濾芯，可以為客戶做多種濾芯的選擇，適用于各類化學品的精密過濾要求。

產品特點

  • 上進上出，可直接連接在管道上，安裝方便

  • 更換濾芯只需要拆卸筒體，無需拆卸管道，實用更加便捷

  • 設計結構合理，底部裝有排液閥，更換濾芯時無殘液

  • 筒體密封采用三段式卡箍，增強密封性，可承受更高的壓力

典型應用

產品保證

工作特性

連接方式 筒體連接 三段式卡箍
進出口 內螺紋3/4"，內螺紋1"
排液口 1/4"NPT
材 質 過濾器殼體 304, 316L
卡箍 304
密封材質 硅橡膠、氟橡膠、EPDM、聚四氟乙烯
表面處理 拋光類型 機械拋光、電解拋光
拋光的精度 內壁0.4μm、外壁0.6μm
操作條件 工作壓力 0.6Mpa
工作溫度 130℃

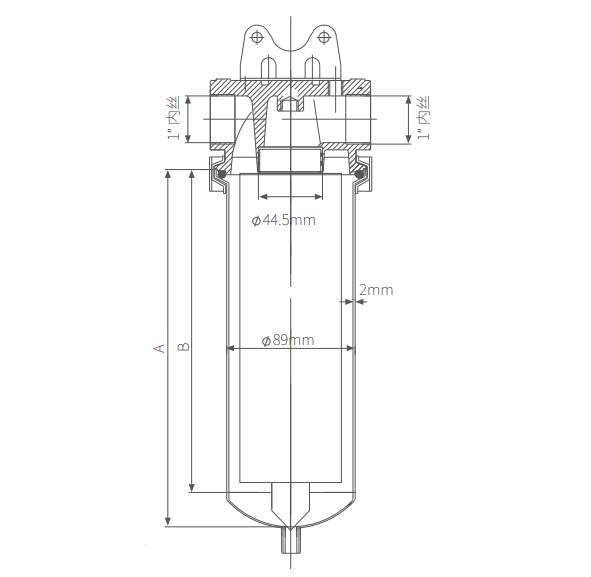

產品尺寸

CSCH系列鑄造式工業級單芯過濾器

長 度 A B
10" 300mm 275mm
20" 550mm 525mm
30" 800mm 775mm
40" 1050mm 1025mm

訂購信息

CSCH 濾芯的數量 罐體材質 濾芯尺寸 濾芯接口 進出口形式 進出口尺寸 密封圈 表面處理
01=單芯 S=304ss
L=316L		 05=5"
10=10"
20=20"
30=30"		 0=DOE
3=222接口		 S=螺紋

G3/4

G1

 S=硅橡膠
F=氟橡膠
E=EPDM		 M=機械拋光
E=電解拋光

下載資料
